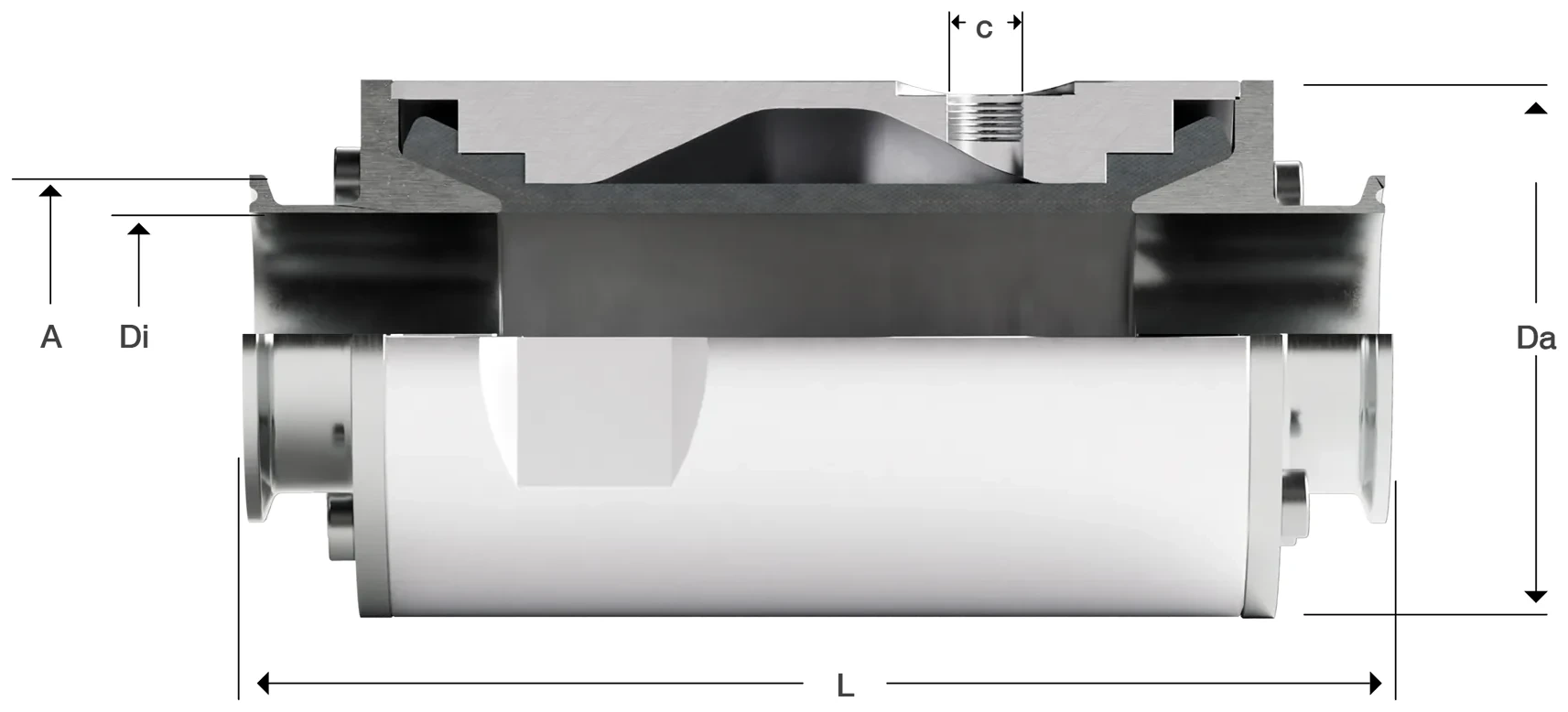

| DN | Di | A | L | Da | c | Vol. l¹ | kg |
|---|---|---|---|---|---|---|---|
| 15 | 16 / 1/2" | 34 | 136,2 | 44 | G 1/8" | 0,04 | 0,40 |
| 20 | 20 / 3/4" | 34 | 146,2 | 55 | G 1/8" | 0,05 | 0,55 |
| 25 | 26 / 1" | 50,5 | 174,6 | 60 | G 1/8" | 0,07 | 0,85 |
| 32 | 32 / 1 1/4" | 50,5 | 159 | 73 | G 1/8" | 0,10 | 1,15 |
| 40 | 38 / 1 1/2" | 50,5 | 168 | 83 | G 1/4" | 0,13 | 1,45 |
| 50 | 50 / 2" | 64 | 202 | 99 | G 1/4" | 0,28 | 2,40 |
Vol. l¹ – Steuervolumen bei geschlossenem Ventil

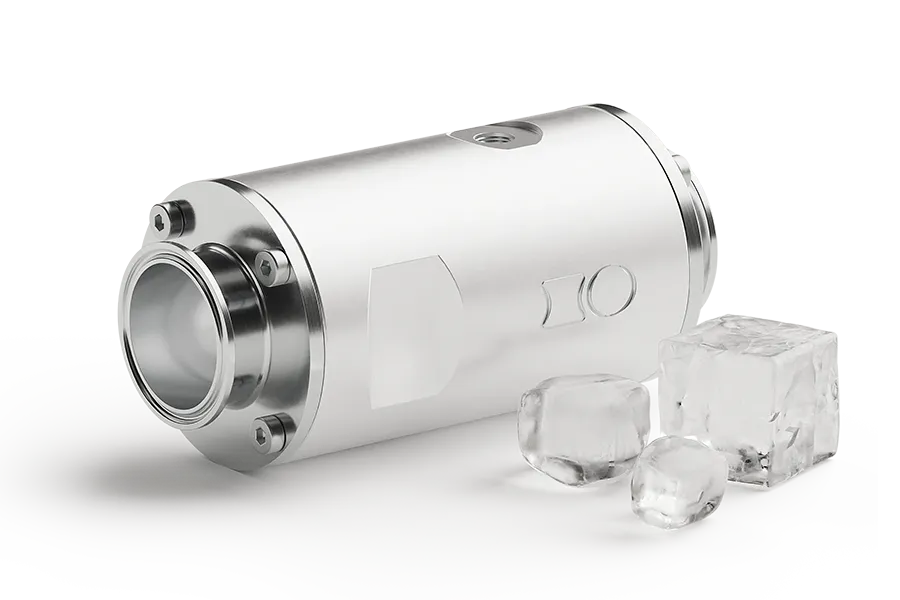

Die wirtschaftliche Hybrid-Lösung für Hygieneprozesse
Die Serie 88 ist die konsequente Erweiterung unseres Universalbaukastens für höchste Hygieneansprüche. Das Basisgehäuse aus farblos eloxiertem Aluminium (6026) wird hier mit standardisierten Tri-Clamp-Anschlüssen (DIN 32676 Serie A) aus hochwertigem Edelstahl 1.4404 kombiniert. Diese Hybrid-Lösung aus leichter Aluminium-Bauweise und hygienischen, leicht zu reinigenden Edelstahl-Anschlüssen macht das Quetschventil zur perfekten, wirtschaftlichen Wahl für die Lebensmittel- und Getränkeindustrie. Es garantiert einen freien Produktdurchfluss und lässt sich durch die werkzeuglose Tri-Clamp-Montage hervorragend in bestehende CIP- und SIP-Prozesse integrieren.
Typische Einsatzbereiche
Ihre Vorteile auf einen Blick
