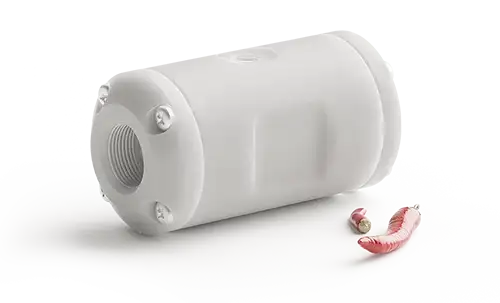

- Wirtschaftlich, kompakt und absolut korrosionsfrei.

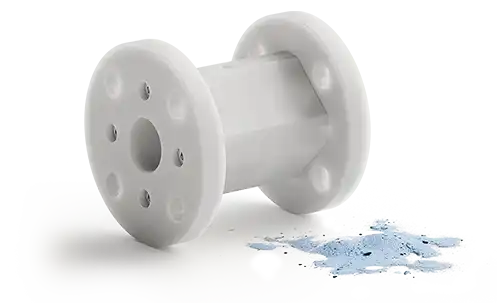

- Die leichte Baureihe – optimal für Dosierung & Chemie.
- Ideal geeignet für leichte, alltägliche Anwendungen.
- Der robuste und langlebige Standard für die Industrie.
- Mit massivem Aluminiumgehäuse für härteste Einsätze.
- Bewährt im Fahrzeugbau, der Silotechnik und im Apparatebau.

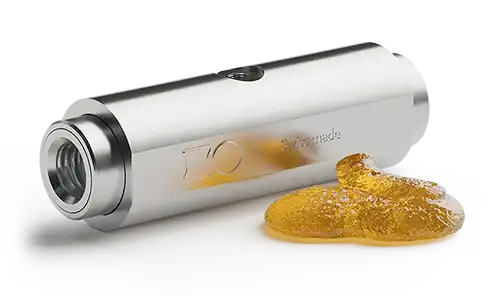

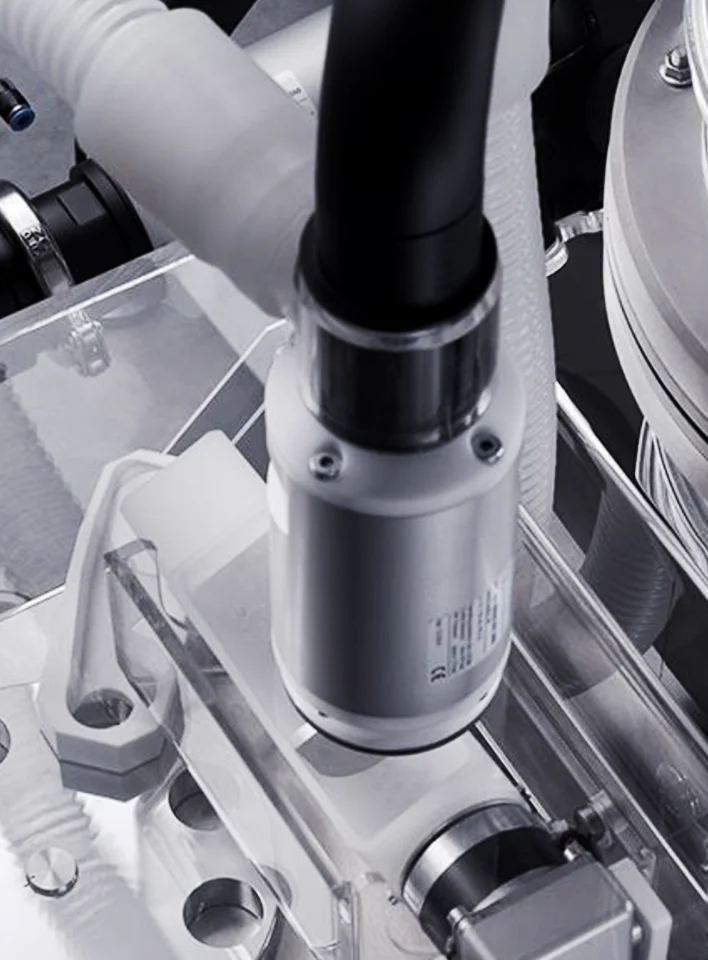

- Optimal für Pharma, Food & Chemie-Prozesse.
- Garantiert höchste Beständigkeit & Hygiene.
- FDA-konform, komplett totraumfrei & CIP/SIP-fähig.
- Unsere universellen Problemlöser für extreme Anforderungen.
- Perfekt für stark abrasive Medien oder spezielle Einbausituationen.
- Maximale Flexibilität durch das HO-Matic Baukastensystem.
Quetschventile: pneumatisch für maximale Standzeit
Wenn herkömmliche Armaturen durch Abrasion versagen, verstopfen oder kostenintensive Wartungszyklen verursachen, beginnt der Einsatzbereich der Ventile.

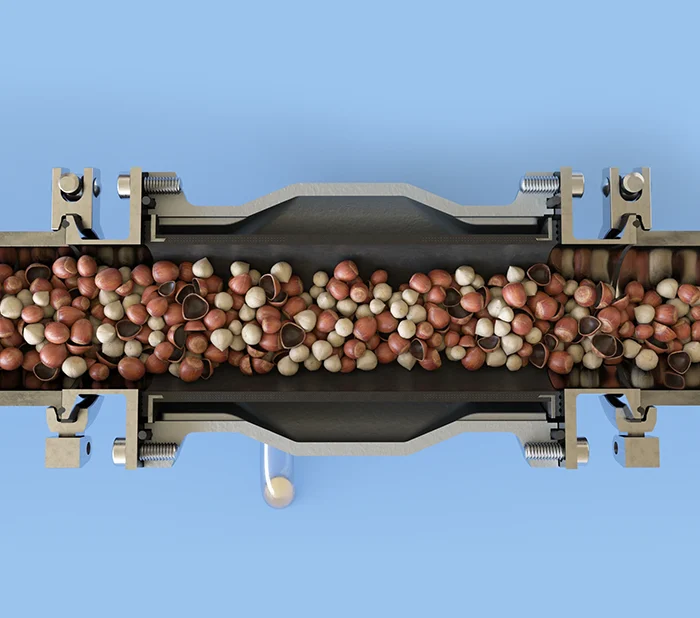

100 % freier Durchfluss
Der Ventilquerschnitt entspricht exakt dem Rohrleitungsdurchmesser, sodass keine Engstellen entstehen. Dadurch werden Druckverluste reduziert und Verstopfungen auch bei abrasiven oder faserigen Medien zuverlässig vermieden.
Totraumfrei & hygienisch
Im Ventilgehäuse entstehen keine Hohlräume, in denen sich Produktreste ablagern können. Das erleichtert die Reinigung sowie den Produktwechsel und eignet sich besonders für Anwendungen in der Lebensmittel-, Pharma- und Pigmentindustrie.
Wartung ohne Spezialwerkzeug
Sie lässt sich bei den meisten Serien innerhalb weniger Minuten direkt vor Ort ohne grossen Aufwand austauschen. Dadurch reduzieren sich der Wartungsaufwand, die Stillstandzeiten und Servicekosten im laufenden Betrieb deutlich.
Quetschventile entwickelt für anspruchsvolle Prozesse – Qualität & Innovation seit 1977
Wir sind nicht nur ein Lieferant, wir sind Ihr Engineering-Partner für überlegene Prozesssicherheit und nachweislich niedrigere Gesamtbetriebskosten.
Unsere auf Langlebigkeit optimierten Quetschventile senken Ihre Betriebskosten messbar und minimieren durch sehr hohe Standzeiten den Ressourcenverbrauch. Eine Investition, die Ihre Bilanz schützt und Ihren ökologischen Fussabdruck reduziert.

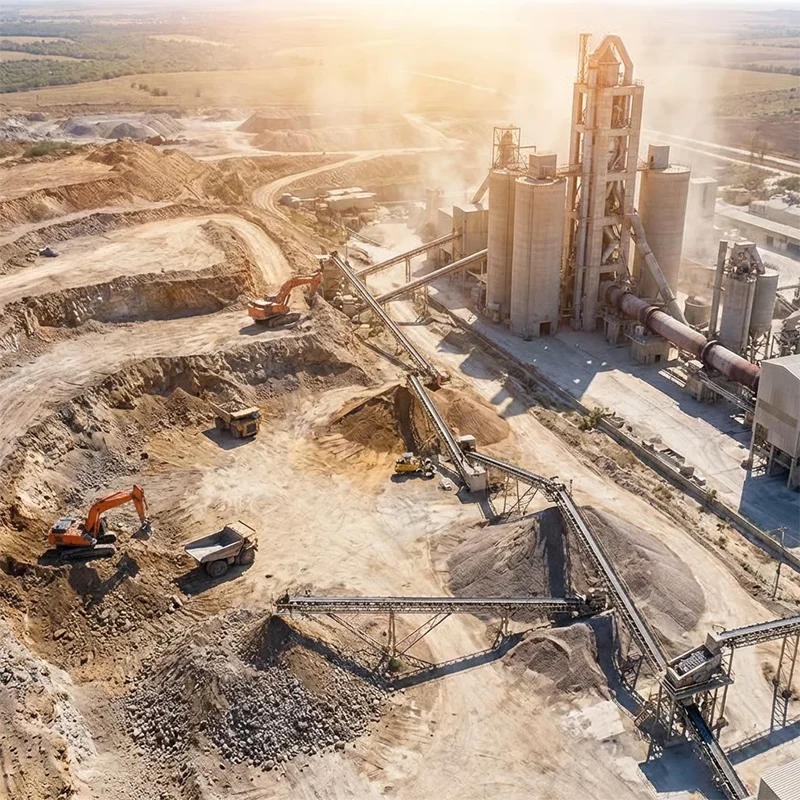

Wo werden Quetschventile in der Industrie genutzt?
Diese Beispiele zeigen nur einen Ausschnitt der vielfältigen Einsatzmöglichkeiten unserer Manschetten für Quetschventile und Schlauchquetschventile.
Unser Engineering Team ist stets auf der Suche nach neuen Materialien, um die ohnehin sehr umfassenden Einsatzbereiche unserer Ventile zu erweitern. Dank unserer lokalen Fertigung sind wir in der Lage, auch Quetschventil-Spezialanfertigungen schnell und flexibel umzusetzen.
Wie unterscheidet sich ein HO-Matic Quetschventil von einem herkömmlichen Kugelhahn?
Der entscheidende Unterschied ist der freie Durchfluss. Während Kugelhähne und Klappen mechanische Teile und Toträume im Strom haben, in denen sich Material festsetzen kann, bietet unser Ventil einen vollständigen rohrgleichen Durchgang. Das verhindert Verstopfungen bei Granulaten und minimiert den Verschleiss durch Abrasion drastisch.

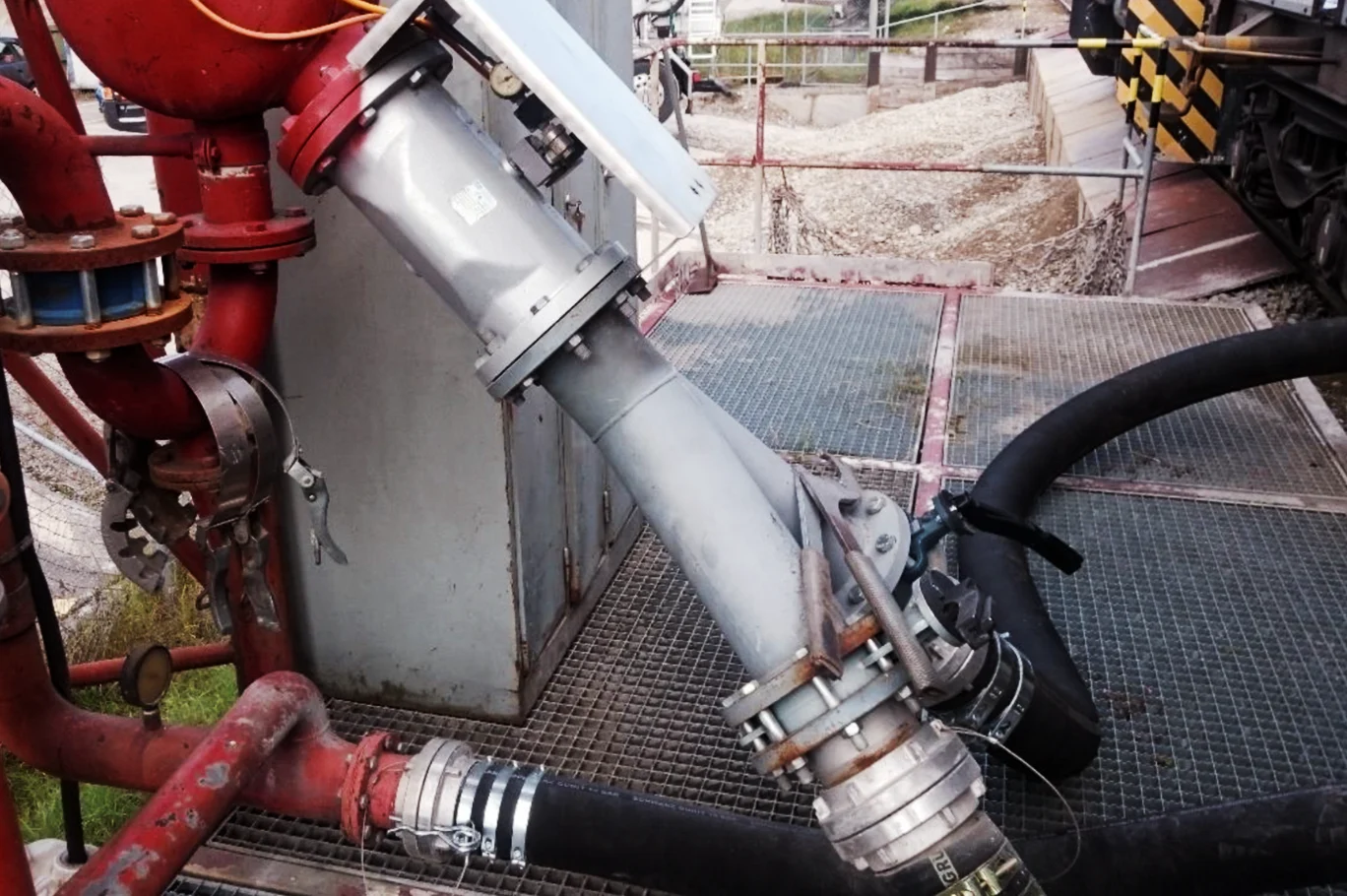

Kann ich mit dem Quetschventil auch abrasive Medien wie Sand, Zement oder Schüttung steuern?
Ja, das ist unsere Spezialität. Unsere hochabriebfesten NR-Manschetten (Naturkautschuk) umschliessen Feststoffe elastisch, anstatt sie zu zerquetschen. Dadurch halten unsere Ventile dort dicht und bleiben funktionsfähig, wo metallische Armaturen durch Erosion schnell versagen.
Wie aufwendig ist die Wartung der Schlauchquetschventile bzw. der Manschettenwechsel?

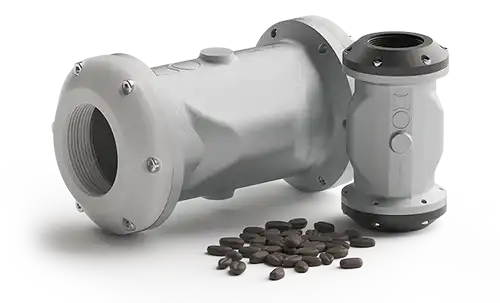

Dank unseres patentierten Designs ist die Wartung extrem effizient. Bei vielen Serien (wie der Serie 40) können Sie die Manschetten dank des QSV-Bajonettverschlusses in wenigen Minuten wechseln – oft ohne das Ventil komplett aus der Rohrleitung ausbauen zu müssen. Das reduziert die Stillstandzeiten massiv.
Sind die pneumatischen Quetschventile für Lebensmittel- und Hygieneanwendungen geeignet?

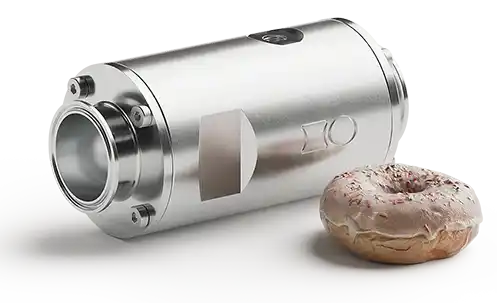

Absolut. Wir bieten spezielle Konfigurationen (z. B. Serie 78) mit FDA-konformen Manschetten (EPDM, NBR, NR-L, NR-LH, Silikon) und hygienischen Tri-Clamp-Anschlüssen. Die totraumfreie Bauweise ermöglicht zudem eine effektive CIP/SIP-Reinigung ohne Demontage.
Was genau sind Quetschventile?
Quetschventile sind druckgesteuerte Absperrorgane für Anwendungen in der industriellen Automation. Sie können auch als Dosier- oder Regelventil zum Einsatz kommen, wenn der Steuerdruck verändert wird. Die Quetschventile sind nach neuesten Erkenntnissen gebaut und entsprechen den Bestimmungen der Druckgerätelinie 2014/68/EU).
Wie sind Schlauchquetschventile aufgebaut?

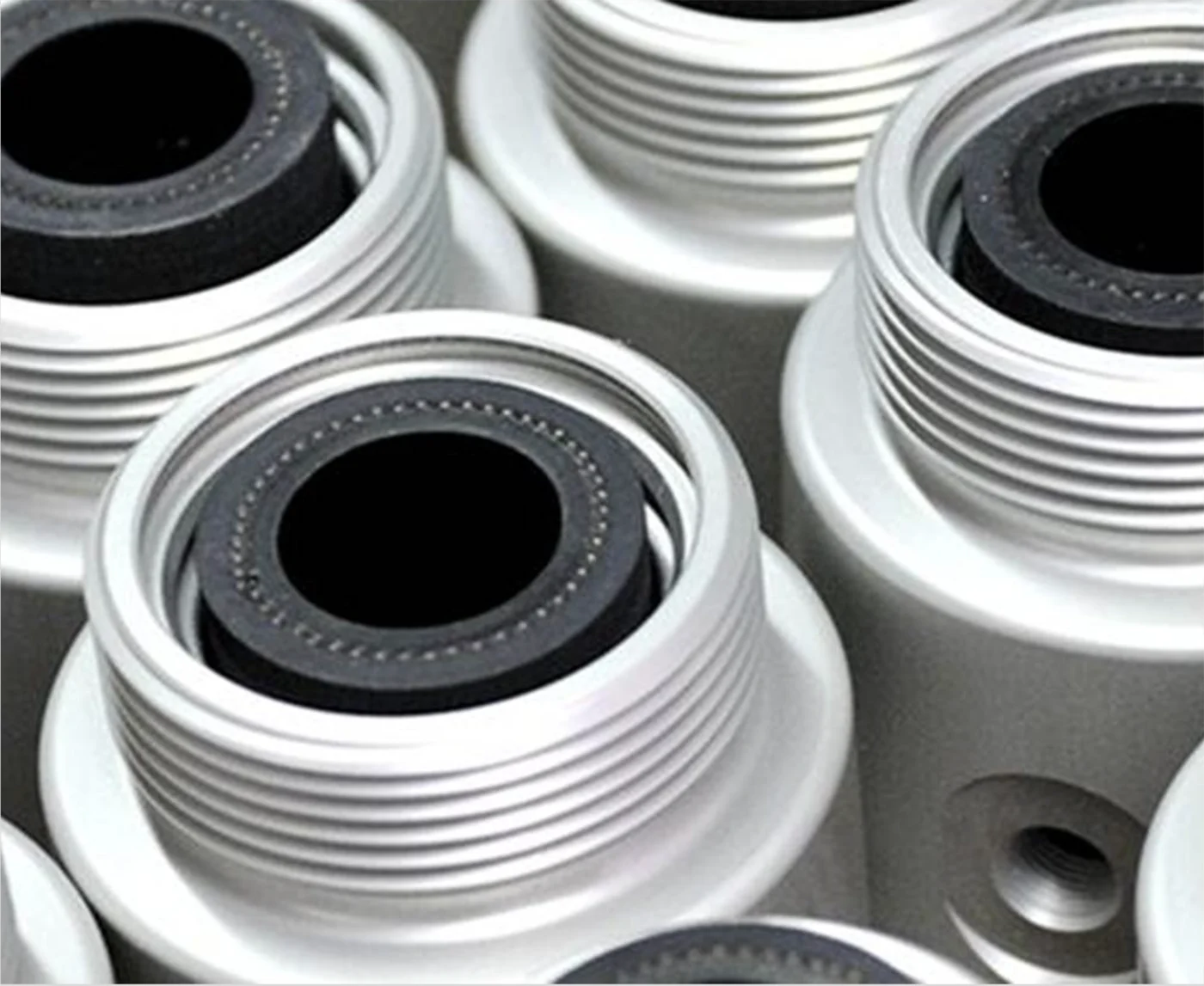

Schlauchquetschventile sind einfach und solide konstruiert, sodass sie eine hohe Betriebssicherheit und lange Lebensdauer gewährleisten. Sie bestehen aus einem Gehäuse mit integriertem Steuerraum und einer koaxial eingebauten, zylindrischen Schlauchmanschette. Bei derartigen Quetschventilen fehlen voluminöse Steuer- oder Antriebsaufbauten, sodass sie auch bei schwierigen Platzverhältnissen einsatzbereit sind.
Welche Einbaumöglichkeiten gibt es für Quetschventile?
HO-Matic Quetschventile sind standardmässig in zwei Bauformen erhältlich:

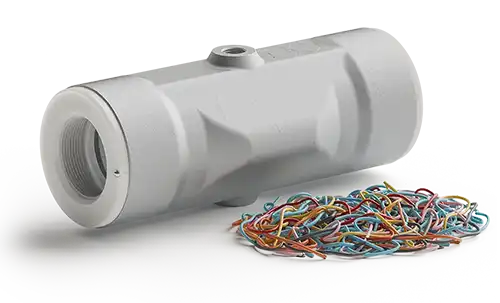

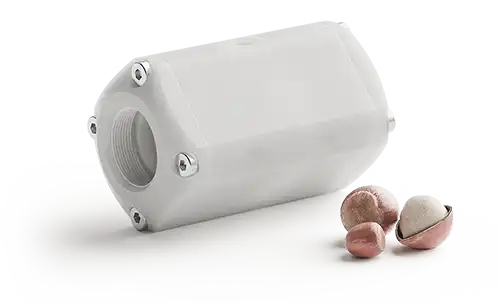

• Typ G – Gewindeanschluss: Ventile dieses Typs verfügen über Innengewinde-Anschlüsse von G ¼" bis G 3". Sie benötigen weniger Einbauraum und eignen sich besonders für kompakte Anlagen.

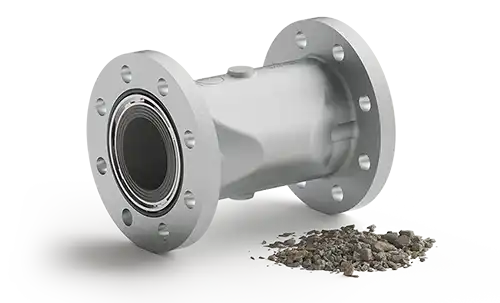

• Typ F – Flanschanschluss: Diese Ventile besitzen Flansche nach DIN PN 10/16 und sind in Grössen von DN 32 bis DN 150 erhältlich. Flanschventile werden vor allem bei grösseren Leitungsquerschnitten eingesetzt und lassen sich schnell ein- und ausbauen.

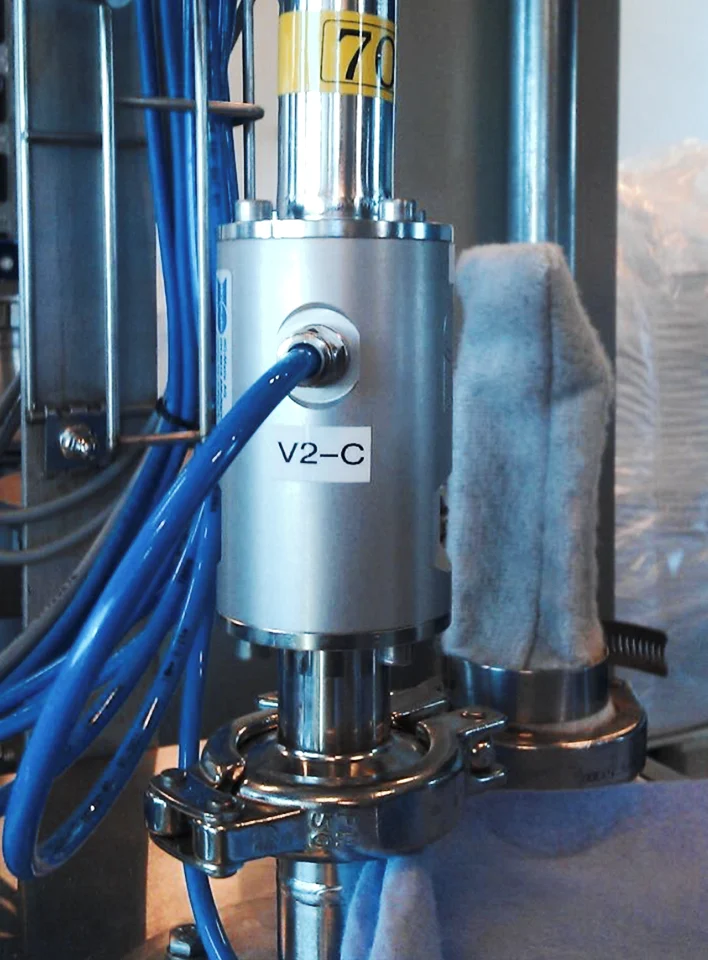

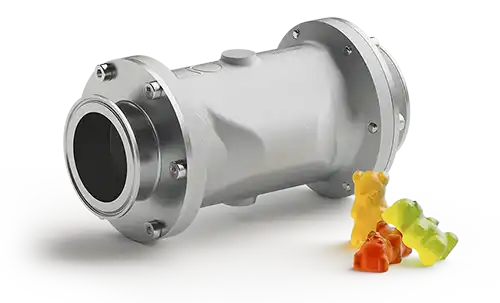

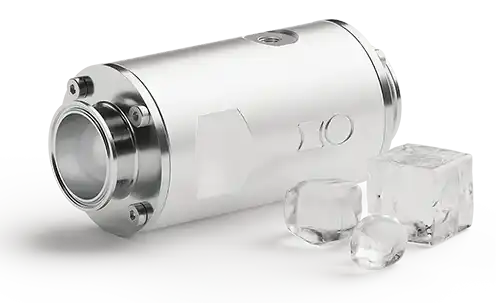

• Tri-Clamp: Diese hygienische Anschlussvariante wird häufig in der Lebensmittel-, Pharma- und Biotechnologie eingesetzt. Die Verbindung erfolgt über Tri-Clamp-Klemmverbindungen füreine schnelle Montage und eine einfache Reinigung.
• Milchrohr: Quetschventile mit Milchrohranschluss sind speziell für hygienische Rohrleitungssysteme konzipiert. Sie erfüllen hohe Anforderungen an Reinigung, Dichtheit und Prozesssicherheit.
Wie funktioniert ein Quetschventil?

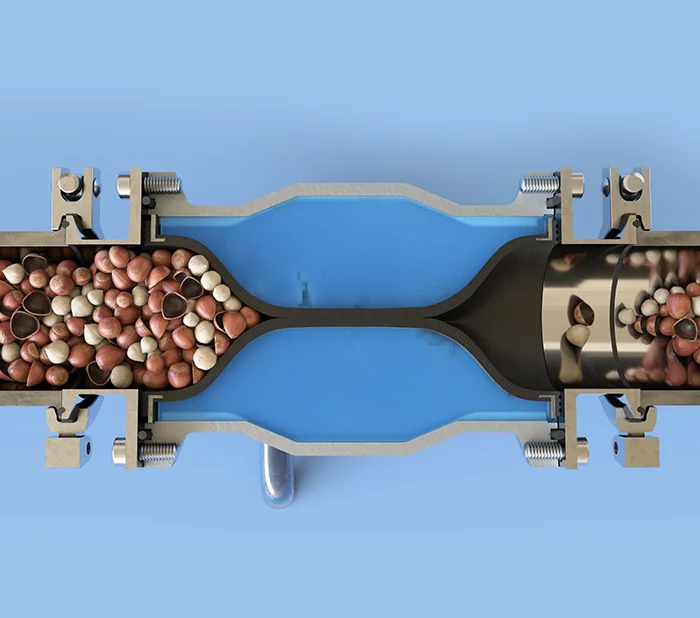

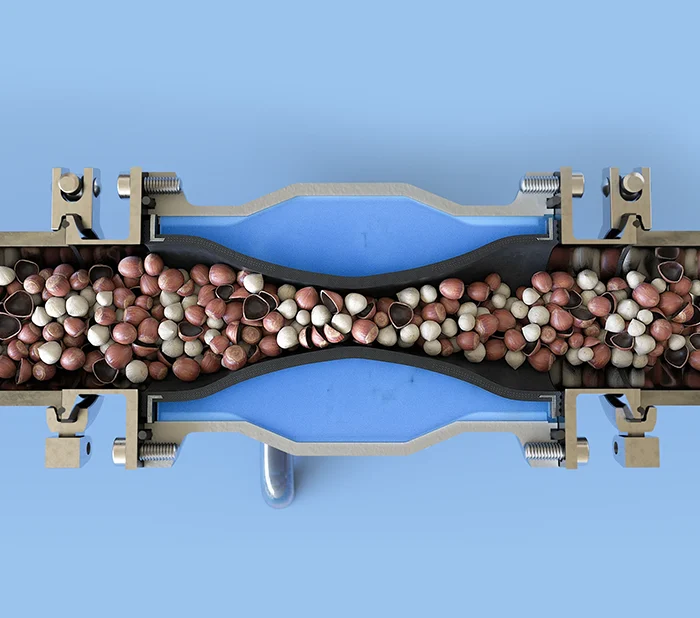

Die hochelastische Schlauchmanschette, die im Ventilgehäuse verankert ist, wird von einer Steuerkammer umgeben. Wird ein Medium wie Druckluft oder Wasser in diesen Raum eingebracht, verformt sich die zunächst runde Manschette oval bis hin zur flachen Form und verschliesst den Durchfluss vollständig. Solange der Steuerdruck anliegt, bleibt das Quetschventil geschlossen.
